La norme NF EN 1090-2 distingue quatre classes d’exécution, de EXC1 à EXC4, chacune avec des exigences techniques spécifiques. En général, plus la classe est élevée, plus les exigences sont strictes. Cependant, certains critères techniques restent inchangés d’une classe à l’autre, rendant parfois difficile la distinction entre elles. Cette série d’article vise à clarifier les différences entre les classes d’exécution.
La partie 1 présente les exigences modulées par classe d’exécution pour la documentation et l’approvisionnement.
Les tableaux ci‑dessous présentent une synthèse des exigences de la norme NF EN 1090‑2 [1], en fonction des différentes classes d’exécution. Dans cette norme, certaines prescriptions s’appliquent de manière transversale, quel que soit le niveau d’exécution ; elles ne sont donc pas reprises ici afin de concentrer l’attention sur les points réellement différenciants.

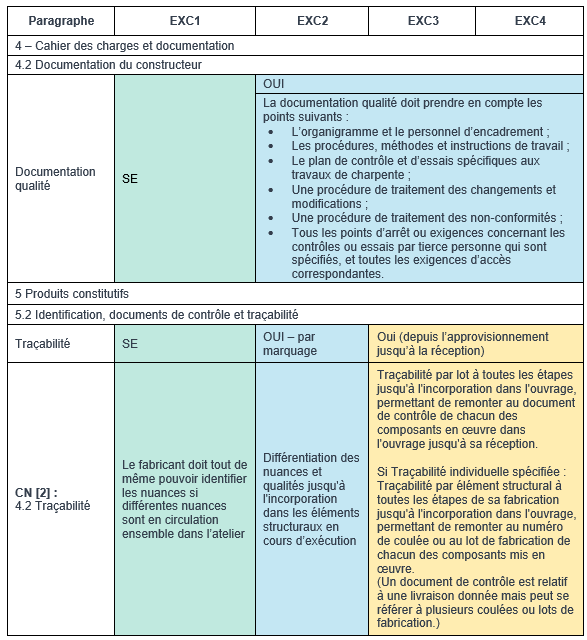

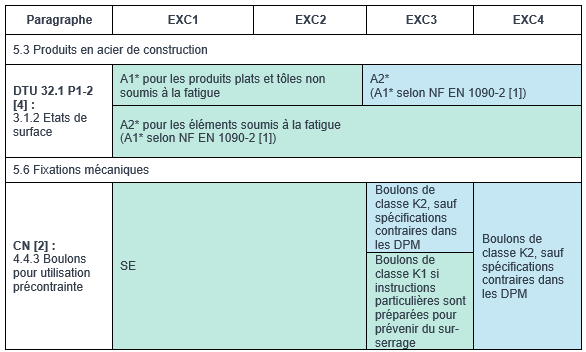

Pour faciliter la compréhension, un code couleur met en évidence le niveau des exigences selon les classes d’exécution. Comme l’illustrent les Tableaux 1 et 2, certains aspects techniques ne varient qu’entre deux niveaux, tandis que d’autres font l’objet d’exigences spécifiques pour chacune des quatre classes d’exécution.
Code couleur :
Cet article ne couvre que les exigences qui concernent la documentation et l’approvisionnement.
CCE : Cahier des charges d’exécution
CN : Complément national à la NF EN 1090-2 [2]
DPM : Documents particuliers du marché
SE : Sans exigence
Les tableaux suivants synthétisent les différences entre les classes d’exécution définies dans la norme NF EN 1090‑2 [1] concernant la documentation qualité et l’approvisionnement des produits constitutifs. Ils intègrent également les informations complémentaires issues du Complément National à la NF EN 1090‑2 (noté CN ci-après) [2] ainsi que du NF DTU 32.1 (noté DTU 32.1 ci-après, [3], [4] et [5]), lorsque celles‑ci sont en lien direct avec les classes d’exécution.
Le Tableau 1 et le Tableau 2 mettent en évidence que, dans les domaines de la documentation et de l’approvisionnement, les différences entre classes d’exécution restent limitées. La principale distinction concerne les niveaux de traçabilité : en classes EXC3 et EXC4, celle‑ci doit être suffisamment précise pour permettre l’identification du document de contrôle associé à chaque élément fabriqué après réception.
Il convient également de souligner que le DTU 32.1 [4] et le CN [2] introduisent des exigences supplémentaires en matière d’approvisionnement, applicables en France :
* La qualité de l’état de surface est définie dans la norme NF EN 10163-2 [6] pour les tôles
[1] NF EN 1090-2+A1 : Exécution des structures en acier et des structures en aluminium – Partie 2: Exigences techniques pour les structures en acier, Indice de classement P22-101-2: AFNOR, mai 2024.
[2] NF EN 1090-2/CN : Exécution des structures en acier – Exigences techniques pour les structures en acier – Partie 2/CN: complément national à la NF EN 1090-2, Indice de classement P22-101-2/CN: AFNOR, novembre 2020.
[3] NF DTU 32.1 P1-1 : Travaux de bâtiment – Charpentes et ossatures en acier – Partie 1-1 : cahier des clauses techniques types (CCT), Indice de classement P22-201-1-1: AFNOR, novembre 2020.
[4] NF DTU 32.1 P1-2 : Travaux de bâtiment – Charpentes et ossatures en acier – Partie 1-2 : critères généraux de choix des matériaux (CGM), Indice de classement P22-201-1-2: AFNOR, novembre 2020.
[5] NF DTU 32.1 P2 : Travaux de bâtiment – Charpente et ossatures en acier – Partie 2 : cahier des clauses administratives spéciales types (CCS), Indice de classement P22-201-2: AFNOR, novembre 2020.
[6] NF EN 10163-2 – Conditions de livraison relatives à l’état de surface des tôles, larges plats et profilés en acier laminés à chaud – Partie 2 : tôles et larges plats, Indice de classement A 40-501-2: AFNOR, mai 2005.
André Beyer, directeur de projets recherche, CTICM
